视频监控系统究竟会为企业带来什么好处呢?
安全
-
借助于视频监控系统,可以有效地预防犯罪、对小偷小摸起到巨大的震慑作用,同时在发生偷盗事件后,能及时调出监控录像,大大提高刑事案件的侦破率,挽回企业的经济损失。
-
员工的人生财产得到有效的安全保障。
-
外来人员的进出得到实时的监控。
管理
-
有了视频监控系统,企业领导就没有了当面责罚的难堪,利用监控录像,可对工人进行有理有据的批评教育,利用远程网络监控功能。
-
企业领导可以在外地随时查看企业生产情况。
生产
-
有了视频监控系统,工人们的工作会变得小心翼翼,原来喜欢在车间磨洋工的,会变得勤快。
-
原来要违规操作的,也都不敢再乱来。从而,提高工作效率、提高产品质量,减少生产事故发生。
形象
-
完善的视频监控系统令企业严肃正规、工作有序,给造访的客户带来良好的心理作用,从而大大提升了企业的形象。
效益
-
企业安装视频监控系统后,安全、管理、生产和形象等各个方面都有不同程度的提升,必将会为企业带来良好的经济效益和社会效益。
一、前言
本系统主要是用于XXXX有限公司办公楼及厂区的监控,管理者足不出户,就可以全面、准确、及时地观察到被监测的现场的真实情况。节省了大量宝贵的时间,大大地减轻了管理层的工作量,极大地提高了管理效率和管理自动化水平。并可以有效地预防犯罪、对小偷小摸起到巨大的震慑作用,同时在发生偷盗事件后,能及时调出监控录像,大大提高刑事案件的侦破率,挽回企业的经济损失。为及时、准确、全面地处理、解决生产和管理方面的问题提供了真实、可靠的依据。由录像机、显示器、摄像机等组成的图像系统还可真实地记录和重放附带实际日期和时间的场面情况,供管理者查阅,提供异常情况的图像记录。方便、简捷、明了的视频监控系统操作界面使操作者得心应手。
视频监控系统是安全技术防范和生产管理的一个重要组成部分,监控方案设计关键在于工作部门的重要部位、出入口和一些重要部门和场所,为保证部门的安全和工作的规范进行,监控系统每时每刻都将出入口和工作场所监控情况传至中心值班室,同时并记录保存,一旦发生不测,这给处理问题提供了很好的证据。
本系统的建立旨在达到三个方面的目的:1、严格控制和实施记录外界的非法侵入;2、实施监控区域内的各种情况;3、强化内部管理。
二、工程概述
-
工程名称:XXXX有限公司监控系统工程
-
设计单位:上海博内信息科技有限公司
-
项目目标及内容
安全技术防范:XXXX有限公司监控系统工程
建立一套先进、严密、实用、美观、性能稳定的安全防范系统。
三、系统功能
视频监控系统是在大楼及厂区的主要通道、重要建筑物及周界设置前端摄像机,将图像传送到管理中心。本视频监控系统可以有效实现产业基地各建筑主要通道、重要部位的全局化监视和管理,预防各种突发事件的发生可对监控点进行实视、记录。可以直接掌握现场的情况和记录时间的详情,及时发现并避免可能发生的突发性事情,为的安全管理提供事实依据。
功能如下:
-
对办公区域及厂区的重要要出入口、主干道、及厂区重要区域进行监视并能达到对监视区域无盲点。
-
通过嵌入式硬盘录像机自带的画面分割技术,每台嵌入式硬盘录像机能够实时录制达摄像机图像,并可根据需要实现全屏单画面或多画面显示。
-
系统实现长期24小时连续自动运行,无论室内、室外、或任何天气情况系统都能运行自如。
-
系统有完整的记录功能,对办公区域及厂区的重要要出入口、主干道、及厂区重要区域进行长时间录像,并能至少记录40天的录像信息。
-
在一般情况下,闭路电视监控系统根据设定,录像机分割显示图像并按设定进行录像,以监视各重要场所并保存图像资料。
-
各种操作程序均具有存储功能,当市电中断或关机时,所有编程设置均可保存。
-
本系统可以与其它系统联网,能够实现与其它系统的联动控制。
-
系统可根据将来的使用变化,通过增加或更改部分组件来达到增加或修改系统功能的目的,并且单个部件的事故不会影响系统其他部分的使用。

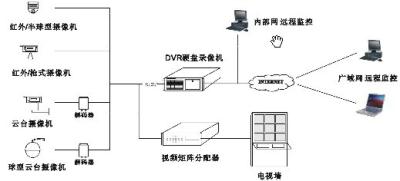

四、系统原理
闭路电视监控系统由前端设备、传输线路、控制、显示与记录四部分构成。
-
前端设备:CCD摄像机、电动云台、镜头、防护罩及支架、解码器等。本系统采用松下半球摄像机和松下枪机摄像机。
-
传输设备:各种类型管道和线缆以及其他辅助传输设备等,主要功能是将系统的视频信号、控制信号以及集中控制电源从前端连接到控制中心机房。
-
终端设备:终端设备大多放置在控制中心机房,主要有监视器、控制系统设备、硬盘录像机、画面处理器、视频分配器、电源供应器等组成。本系统采用两台16路硬盘录像机。
公安部有关行业标准及规范对摄像部分要求如下:
1)在摄像机的标准照度下,整个系统的技术指标和图像质量应满足下表规定的指标。
项目
|
指标值
|
视频信号输出幅度
|
1Vp-p±3Db
|
黑白电视水平清晰度
|
≥350电视线(TV Line)
|
彩色电视水平清晰度
|
≥300电视线(TV Line)
|
灰度等级
|
≥8级
|
信噪比
|
≥40Db
|
2)在环境条件恶劣的情况下,整个系统的技术指标和图像质量应满足下表规定的指标。
项目
|
指标值
|
视频信号输出幅度
|
1Vp-p±6Db
|
黑白电视水平清晰度
|
≥300电视线(TV Line)
|
彩色电视水平清晰度
|
≥50电视线(TV Line)
|
灰度等级
|
≥7级
|
信噪比
|
≥36Db
|
3)在摄像机正常工作的条件下,电视监控的图像质量应不低于下表的4级要求。
图像等级
|
图像损伤主观评价
|
5
|
不察觉
|
4
|
可察觉,但令人可以接受
|
3
|
有明显察觉,令人较难接受
|
2
|
较严重,令人难以接受
|
1
|
极严重,不能观看
|
五、系统设计目标
在进行视频监控系统设计的时候,依照XXXX有限公司对该系统的基本需求,本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点,并依此为XXXX有限公司提供先进、安全、可靠、高效的系统解决方案。
-
架构合理: 就是要采用先进合理的技术来架构系统,使整个系统安全平稳的运行,并具备未来良好的扩展条件。系统的技术先进性是系统高性能的保证和基础,同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着XXXX有限公司视频监控系统应用时间的增长,未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时,引入的新设备可以顺利地与本次配备的设备共同工作,进一步扩展与提高系统的性能。
-
产品主流:系统是否采用当今主流产品,关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。在设备选型时,我们将主要依据贵公司提出的具体需求,同时考虑产品厂家的技术先进性,产品是否为主流产品,原厂商的产品技术资料的完整性,原厂商的技术支持力量和产品制造公司的发展前景。所有这些是保证用户得到良好技术支持的条件,也是保障用户投资的基本条件。
-
低成本低维护量: 指力争有良好的性能价格比,所采用的产品应是简单,易操作,易维护,高可靠度的。系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求,也是易维护性的保障。
我司将本着上述设计原则,来进行XXXX有限公司视频监控系统的设计。并将严格按照国家标准,结合贵公司的实际需求,进行贵公司监控系统整个工程的安装、测试以及验收,完工时将同时提交与工程相关的各项文档资料及图纸等,还将根据用户的实际需求提出技术培训和有偿服务的建议。
六、设计原则、依据
设计原则
根据XXXX有限公司的总体结构,并充分考虑现场实际情况,我公司设计原则如下:
1.先进性:
在投资费用许可的情况下,系统采用当今先进的技术和设备,一方面能反映系统所具有的先进水平,另一方面又使系统具有强大的发展潜力,以便该系统在尽可能的时间内与社会发展相适应。
2.可靠性:
系统最重要的就是可靠性,系统一旦瘫痪,后果将是难以想象的,因此系统必须可靠地、能连续地运行,系统设计时在成本接受的条件下,从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求,使得故障发生的可能性尽可能少。即便是出现故障时,影响面也要尽可能小。
3.安全性:
对于视频监控系统,其本身的安全性能不可忽视,系统设计时,必须采取多种手段防止本系统各种形式与途径的非法破坏。
4.可扩充性:
系统设计时应充分考虑今后的发展需要,系统应具有预备容量的扩充与升级换代的可能。
5.规范性:
由于本系统是一个严格的综合性系统,在系统的设计与施工过程中应参考各方面的标准与规范,严格遵从各项技术规定,做好系统的标准化设计与施工。
一切应从实际出发,使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。
设计依据
本方案设计根据XXXX有限公司常规要求,并遵循以下国家相关部门制定的设计规范要求。主要包括:
1.JGJ/T16-92《民用建筑电气设计规范》
2.GB/T50314-2006《智能建筑设计标准》
3.GB50395-2007《视频安防监控系统工程设计规范》
4.GA/T75-94《安全防范系统通用图形符号》
5.GB50198-94《民用闭路电视监控电视系统工程技术规范》
6.GB50348-2004《安全防范工程技术规范》
7.GB50174-93《电子计算机机房设计规范》
七、系统防范目标
-
出入口:出入口包括厂区出入口、大楼出入口。对出入口进行有效的监视防范是确保安全,防止非法进入安全区域的重要手段。
-
工厂的出入口:这些区域是非法人员进入安全区域的必经之路,对这些区域进行合理的防护是确保及时察觉发现警情的保障,也能为日后的调查取证提供信息。
-
主要通道、楼道:对各主要通道、楼道进行监视可有效确定非法人员最终动向,采取相应防范措施。
-
重要工厂区域:这主要指重要的工厂区域(如工厂仓库、物料区、成品区、生产线、检测室等),对该区域进行针对性的防范是非常有必要的。
本系统采用硬盘录像机为每秒25 帧多(单)画面实时显示,录像画面清晰、录像检索方便直观;系统具有报警录像的控制功能,根据设置采取动态区域侦测录像方式,每一路的亮度、对比度、色彩、饱和度等参数都应是连续可调的。
八、设计说明
视频监控系统应具有以电视图像为主的信息系统。上班时,以日常管理、对工厂及楼内工作情况的了解、观察为主;在下班后,视频监控以对现场发生情况取证为主。
摄像监控点位的初步安排位置如下:
一、工厂监控点的安排
厂区内共设计13台枪机摄像机和4台球机,这17台摄像机分别监视厂区出入口、仓库及厂区一些重要区域的一些情况。
二、一楼大厅监控点的安排
一楼大厅共设计两台摄像机,监视大厅出入口及一楼楼道的情况。
四、二楼监控点的安排
两台半球摄像机主要监视财务室及楼道的情况。
摄像机点表如下:
序号
|
摄像机编号
|
描述
|
位置
|
监视区域
|
1
|
CAM1
|
枪机
|
一楼
|
一楼大厅及门口
|
2
|
CAM2
|
枪机
|
一楼
|
一楼楼道
|
3
|
CAM3
|
枪机
|
二楼
|
财务室门口
|
4
|
CAM4
|
枪机
|
二楼
|
二楼楼道
|
5
|
CAM5
|
枪机
|
厂区
|
厂区
|
6
|
CAM6
|
枪机
|
厂区
|
工厂仓库
|
7
|
CAM7
|
枪机
|
厂区
|
工厂仓库
|
8
|
CAM8
|
枪机
|
厂区
|
厂区
|
9
|
CAM9
|
枪机
|
厂区
|
厂区
|
10
|
CAM10
|
球机
|
厂区
|
厂区
|
11
|
CAM11
|
枪机
|
厂区
|
厂区
|
12
|
CAM12
|
枪机
|
厂区
|
厂区东北角区域
|
13
|
CAM13
|
枪机
|
厂区
|
厂区
|
14
|
CAM14
|
球机
|
厂区
|
厂区
|
15
|
CAM15
|
枪机
|
厂区
|
厂区
|
16
|
CAM16
|
球机
|
厂区
|
厂区
|
17
|
CAM17
|
枪机
|
厂区
|
厂区
|
18
|
CAM18
|
球机
|
厂区
|
厂区
|
19
|
CAM19
|
枪机
|
厂区
|
厂区
|
20
|
CAM20
|
枪机
|
厂区
|
厂区
|
21
|
CAM21
|
枪机
|
厂区
|
工厂东门
|
九、系统产品参数
1.半球摄像机WV-CF284
产品特征
-
新开发DSP(数字信息处理器)自然对比度校正技术。
-
将背光或暗区实时还原成自然,清晰的图像。(ABS)
-
昼/ 夜转换功能实现在低照度条件下*高清晰的图像质量。* 无红外滤光片
-
最低照度:彩色模式:0.9Lux 黑白模式:0.65Lux。
-
540线水平清晰度。
-
50dB信噪比。
-
内置2.1倍可变焦距镜头(2.8 ~ 6mm)。
-
自动暗区域补偿技术(ABS)
详细规格:
型号 |
WV-CF284
|
拾取装置
|
1/4型行间转移CCD
|
有效像素
|
752(H) ×582(V)
|
扫描范围
|
3.6(H) ×2.7(V)mm(相当于1/4型扫描范围)
|
扫描方式
|
2:1隔行
|
扫描行数
|
625行
|
扫描频率
|
水平:15.625Hz 垂直:50Hz
|
同步
|
内同步或多工垂直驱动
|
清晰度
|
水平:540线(中心) 垂直:400线(中心)
|
视频输出
|
1.0V [P-P] PAL复合信号75Ω
|
白平衡
|
仅ATW
|
信噪比
|
50dB(相当于自动增益控制(AGC)关,加重开)
|
最低照度
|
彩色模式0.9Lux(F1.4) 黑白模式0.65Lux(F1.4)
|
光线控制模式
|
ALC(自动光线控制) / ELC(电子光线控制)
|
切换功能
|
光线控制选择(ALC / ELC),背光补偿(开/ 关),自然对比度校正选择(开/ 关),昼/ 夜模式选择(开/ 关)
|
镜头
|
|
1 类型
|
2倍可变焦距镜头
|
2 焦距
|
2.8 ~ 6.0mm
|
3 光圈比
|
F1.4 ~ 1.8关闭
|
4 光圈范围
|
∞~ 1.2mm
|
视角
|
|
水平
|
72.6°(广角) ~35.6°(望远)
|
垂直
|
54.0°(广角) ~26.7°(望远)
|
调整角度
|
旋转范围:320°(+180°~-140°)
|
俯仰范围:150°(±75°)
|
方位角范围:200°(±100°)
|
工作环境温度
|
-10℃~+50℃
|
工作环境湿度
|
低于90%(无凝结)
|
电源及电源功耗
|
DC 12V, 220mA AC 24V 50Hz, 2.7W
|
尺寸
|
129.5mm(W) ×93mm(H)
|
重量(约)
|
460g
|

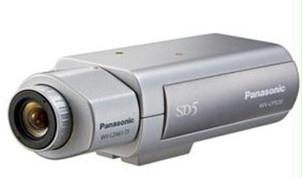

2.枪机摄像机WV-CP504L
产品特征
-
第五代超级动态技术整合了超级动态,自动暗区域补偿(ABS)来提供优质的图像。
-
水平清晰度更高:彩色模式650线,黑白模式700线。
-
高灵敏度(日夜型):0.1 Lux(彩色),0.07 Lux(黑白),在F1.4时。
-
场景变化检测(如镜头被遮盖,喷洒,拆除或焦距偏移等)功能。
-
3维色彩转换功能即使在低照度条件下也能再现原色彩。
-
自适应数字降噪技术:在多种条件下,2D-DNR和3D-DNR都可以很好地降噪。
-
电子灵敏度提升:自动(最大32倍)/手动(最大32倍)。
-
电子快门从1/120秒到1/10000秒。
-
数码变焦:可达2倍。
-
报警信号输入输出端口。
-
自动图像稳定器:可消除因震动或大风对图像清晰度造成的影响。
-
内同步/线性锁定/多工垂直驱动(VD2)同步.
-
通过同轴电缆实现通信控制。
详细规格:
型号
|
WV-CP504L
|
摄像机
|
传感器
|
1/3型行间转移CCD
|
有效像素
|
976(H)*582(V)
|
扫描方式
|
2:1隔行扫描
|
扫描范围
|
4.8(H)*3.6(V)mm
|
扫描频率
|
水平:15.625kHZ;垂直:50HZ
|
扫描
|
625线
|
水平清晰度
|
彩色模式:650线 黑白模式:700线
|
最低照度
|
F1.4时 彩色模式:0.1Lux(SENS UP:关),0.003Lux(SENS UP:32倍) 简易黑白模式:0.07Lux(SENS UP:关),0.002Lux(SENS UP:32倍)
|
信噪比
|
50dB(AGC关,加重开)
|
白平衡
|
ATW1(2700-6000K),ATW2(2000-6000K)或AWC(2000-10000K)
|
光线控制
|
ALC/ALC+/ELC
|
AGC
|
开(高/中/低)或关
|
第五代超级动态
|
开/开(VMD)/关
|
动态范围
|
54dB(第五代超级动态开)
|
电子快门
|
关(1/50),(1/120),(1/250),(1/500),(1/1000),(1/2000),(1/4000),(1/10000)秒
|
电子灵敏度提升
|
关/自动(2倍,4倍,6倍,10倍,16倍,32倍)/固定(2倍,4倍,6倍,10倍,16倍,32倍)
|
数字降噪
|
低/高
|
黑白模式
|
模式:自动/关
|
数码变焦
|
开(可高达2倍)/关
|
场景
|
3种模式
|
VMD
|
场景变换探测
|
隐私区
|
开(灰色/马赛克)或关
|
自动图像稳定
|
开/关
|
摄像机字幕
|
可多达16个字符
|
镜头卡口
|
CS卡口
|
ALC镜头驱动
|
DC
|
信号同步
|
内同步(INT),多工垂直驱动(VD2),线性锁定(LL)
|
输入/输出
|
视频输出
|
VBS:1.0V[P-P]/75欧BNC插口
|
外边输入/输出端口
|
报警信号输入:1(关/报警/VMD PERMIT/BW/SCENE2);报警信号输出:1(关/报警/BW)
|
一般规格
|
设置方法
|
OSD设置菜单
|
语言
|
中文
|
安全/EMC标准
|
CE
|
电源与功耗
|
AC24V 50HZ,DC3.6W 12V,310mA
|
工作环境温度
|
-10℃~50℃
|
工作环境湿度
|
≤90%(无结霜)
|
尺寸
|
72mm(W)*65mm(H)*103.5mm(D)
|
重量
|
340g
|
3.网络硬盘录像机DV-MPF
产品概述
每路回放D1画质
二路同时回放
支持H.264/MJPEG双编码
4个USB2.0接口
独立通道语音对讲功能
内置矩阵,矩阵输出支持分组轮巡(可选)
内置DVD刻录机(可选)
支持双码流
硬盘无谐振,异步启动
支持多用户名输入
支持邮件功能
支持PPPoE协议/DHCP协议
技术参数:
视频压缩标准
|
H.264
|
实时监视图像分辨率
|
PAL:704*576 NTSC:704*480
|
回放分辨率
|
QCIF/CIF/2CIF/DCIF/4CIF
|
视频输入路数
|
1/2/4/6/8/10/12/16
|
视频输入接口
|
BNC(电平:1.0Vp-p,阻抗:75Ω),支持PAL、NTSC制
|
视频输出
|
2路(DS-8001HF-S仅1路)
|
视频输出接口
|
BNC(电平:1.0Vp-p,阻抗:75Ω)
|
视频帧率
|
PAL:1/16--25帧/秒,NTSC:1/16--30帧/秒
|
码流类型
|
视频流/复合流
|
压缩输出码率
|
32K--2M可调,也可自定义。(上限8M,单位:bps)
|
音频输入路数
|
1/2/4/6/8/10/12/16
|
音频输入接口
|
BNC(电平:2Vp-p,阻抗:1kΩ)
|
音频输出
|
2路(DS-8001HF-S仅1路)
|
音频输入接口
|
BNC(线性电平,阻抗:600Ω)
|
音频压缩标准
|
OggVorbis
|
音频压缩码率
|
16Kbps
|
语音对讲输入
|
1路,BNC(电平:2Vp-p,阻抗:1kΩ)
|
双路回放
|
支持(DS-8001HF-S仅支持单路回放)
|
双码流
|
支持
|
通讯接口
|
1个RJ45 10M/100M自适应以太网口,1个RS232口,1个RS485口
|
键盘接口
|
1个(支持级联,其中DS-8001HF-S、DS-8002HF-S、DS-8004HF-S有2个)
|
硬盘接口
|
8个SATA硬盘,每个硬盘容量支持高达2000GB
|
USB接口
|
1个RS232接口,2个RS485/422接口,4个USB2.0接口
|
VGA接口
|
1个,分辨率:800×600/60Hz,1024×768/60Hz,1280×1024/60Hz
|
报警输入
|
4/16路
|
报警输出
|
2/4路
|
电源
|
220VAC,50HZ
|
功耗(不含硬盘)
|
≤70W
|
工作温度
|
-10℃--+55℃
|
工作湿度
|
10%--95%
|
机箱
|
19英寸标准机箱
|
尺寸(mm)
|
450×100(含脚垫)×440mm 2U
|
重量(不含硬盘)
|
11Kg
|
十、系统服务体系
上海博内信息科技有限公司秉着倡导数字、领先科技的最高目标,一直倡导以数字技术体系改变工作、生活、学习等环境和方式为己任,同样我们的服务体系以为客户着想为原则。服务体系包括以下服务,在以下服务中,望请贵公司极力配合,以把整个系统的设计、安装施工、调试、培训及日常使用等做得更好。
1、培训服务
我公司在整个系统施工过程及竣工后将对用户进行系统完善的培训。包括两个方面,第一方面是施工现场培训(用户根据自己实际情况安排);第二方面是验收合格交付使用,用户日常维护、使用培训。
-
施工现场培训:在工程施工过程中,我公司将派工程师现场施工,同时甲方可根据实际情况安排相关人员到现场进行学习,主要内容:主机设备调试、系统应注意的事项、安装规范及原则;
-
用户使用培训:工程验收后,我公司将派专业工程师对用户不同性质使用人员进行定期的有针对性的用户使用培训,主要内容:系统简单操作、系统整体介绍、系统日常管理、维护保养、注意事项、系统可扩说明等等。
2、售后服务
-
在正常使用情况下,定期(1次/季度)上门对系统进行跟踪调查,填写使用情况详细报告;
-
系统工程验收合格后,由我公司提供的系统设备质量问题发生故障,我公司在一年内免费更换,因用户使用或管理不当造成设备损坏,我公司有偿提供设备配件及服务;
-
用户报告系统故障后,公司技术人员24小时内服务响应;
-
用户对我公司所提供系统的日常使用或者其他非我公司提供的系统相关硬件、软件系统使用,我公司可以大力协助贵公司的安装、调试;
-
一年后根据实际情况有偿提供设备、配件及服务。
本安防视频监控方案归属于上海博内信息科技有限公司所有,如有转载,必须声明出处。
